電池蓋帽機器視覺檢測方案

一：檢測內容及要求

檢測工件面積：

      直徑18mm*高度5mm的整體樣件的外觀測

檢測內容：

               1:底面檢測焊點、油污

               2:連接片外觀和內膠圈有無

               3:檢測斷、多膠水

               3:頂部檢測焊點發黑、剛帽外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套,底部檢測連接片外觀、焊點。斷、多膠水。頂部檢測焊點發黑  、剛帽外觀

5:工業鏡頭:4套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

三：1 底部面檢測方式

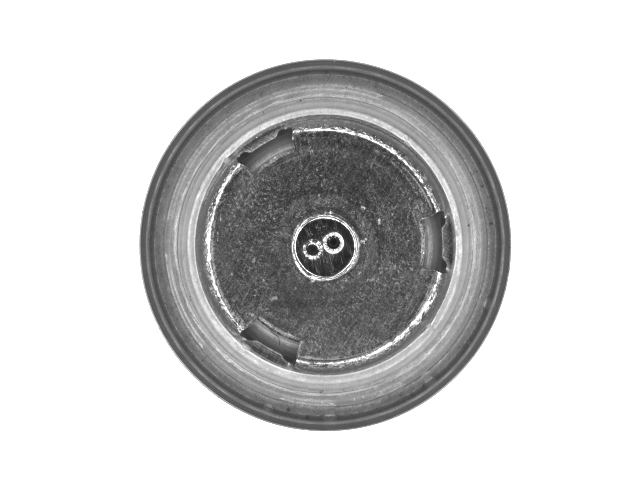

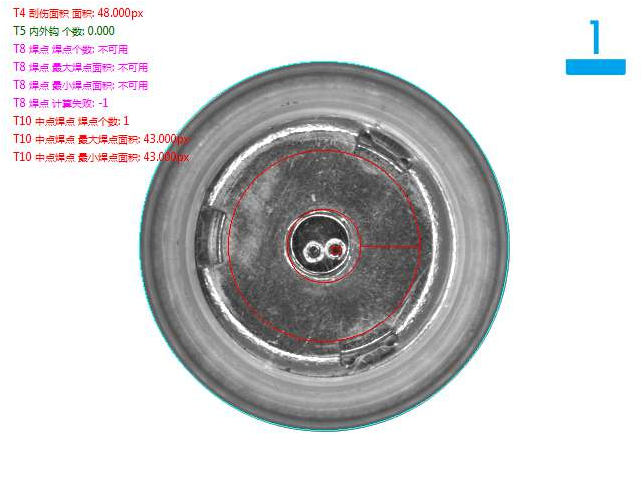

底部檢測效果原圖:

三：1 底部檢測方式

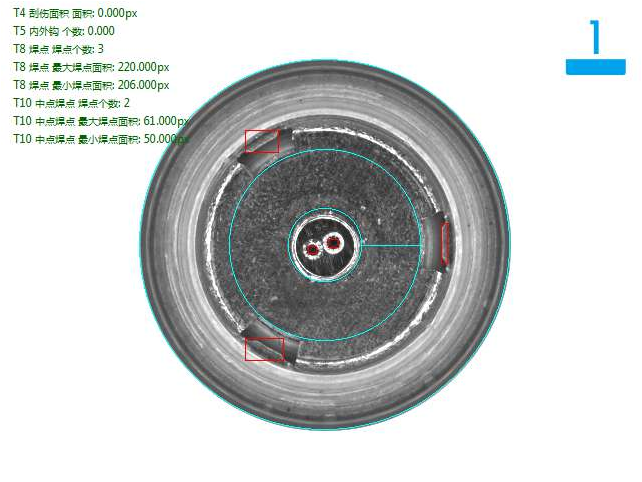

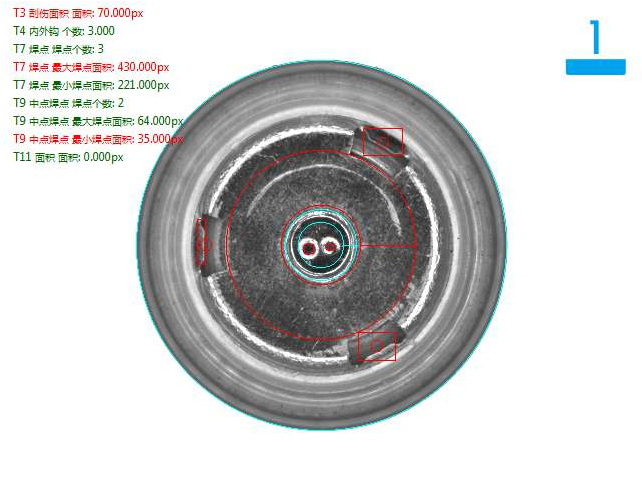

底部檢測良品分析圖:OK

三：1 底部檢測方式

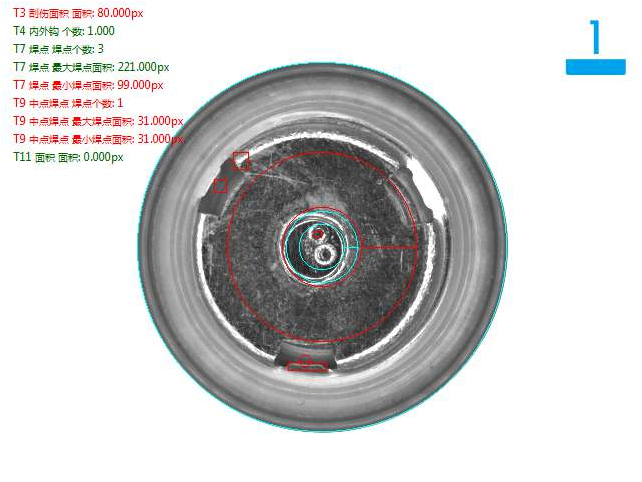

底部檢測鐵片裝歪、偏心不良品分析圖:NG

三：1 底部檢測方式

底部檢測連接片不良品分析圖:NG

三：1 底部檢測方式

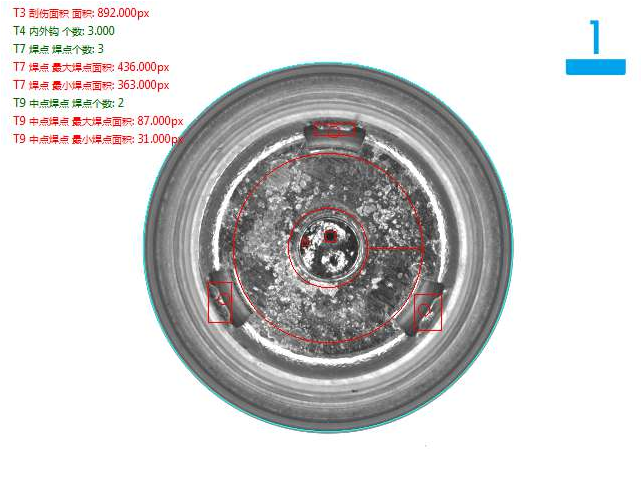

底部檢測連接片劃傷不良品分析圖:NG

三：1 底部檢測方式

底部檢測內層沒有小膠圈不良品分析圖:NG

三：2底面檢測方式

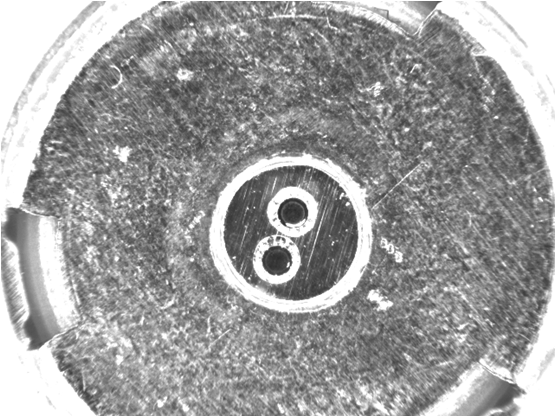

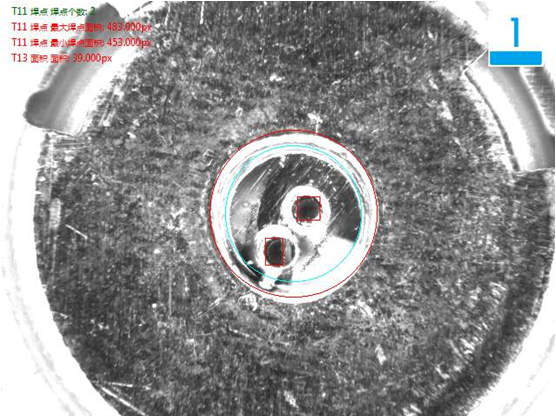

底面檢測效果原圖:

三：2底面檢測方式

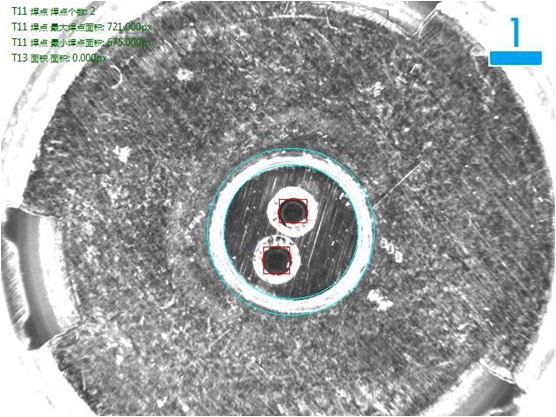

底面檢測良品分析圖:OK

三：2底部檢測方式

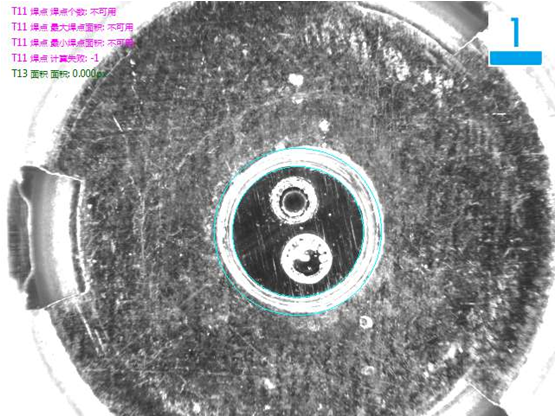

底部檢測穿孔不良品分析圖:NG

三：2 底部檢測方式

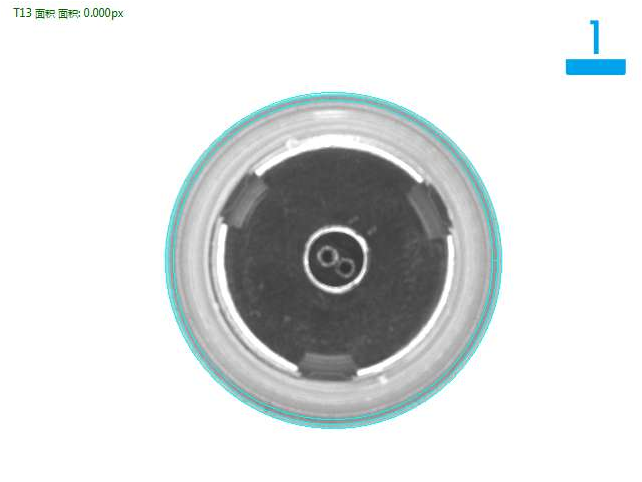

底部檢測油污不良品分析圖:NG

三：3 底面檢測方式

底面檢測良品分析圖:OK

三：3 底部檢測方式

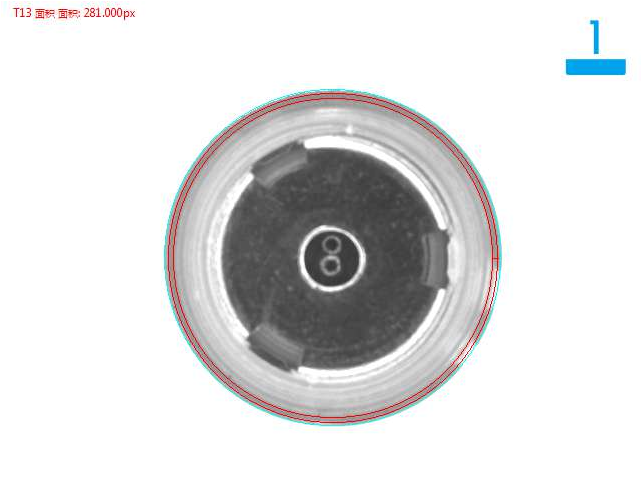

底部檢測斷膠水不良品分析圖:NG

三：3 底部檢測方式

底部檢測斷膠水不良品分析圖:NG

三：4 頂部檢測方式

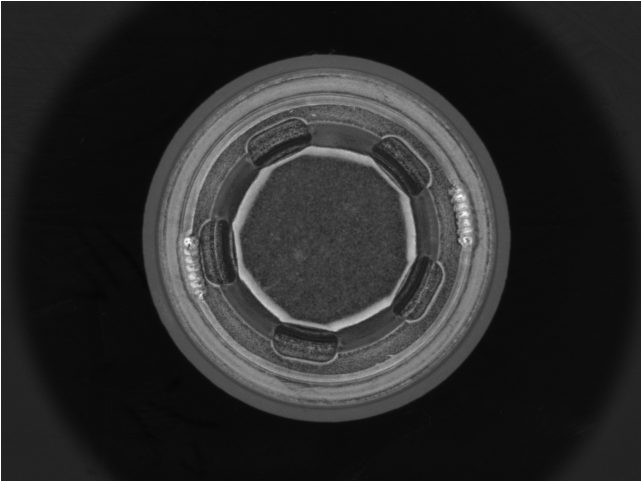

頂部檢測效果原圖:

三：4 頂部檢測方式

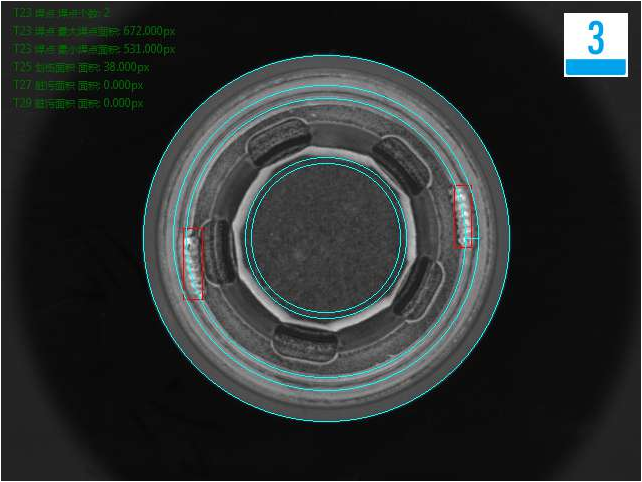

頂部檢測剛帽不良品分析圖:NG

三：4 頂部檢測方式

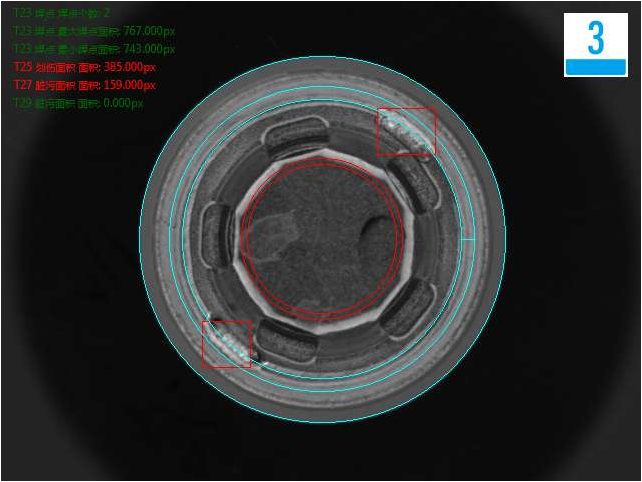

頂部檢測黑點不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA，氣壓0.35～0.7MPa

以上是電池蓋帽（帶藍邊）機器視覺檢測方案，想要了解更多歡迎撥打思普泰克商務咨詢：178-5603-5060（微信同號）
