軸承自動化視覺檢測設備檢測螺母外觀方案
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 274 次
注明：軸承自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
產品的外觀、尺寸檢測
|
序號 |
檢測位置 |
檢測方式 |
是否可檢 |
備注 |
| 1 | 頂部焊點不良 | 頂部正光檢測 | 可檢99.9% |
|
| 2 | 頂部圓盤缺陷 | 頂部正光檢測 | 可檢99.9% |
|
| 3 | 側面高度 | 側部背光檢測 | 可檢99.9% |
|
| 4 | 檢測螺牙有無 | 45度正光檢測 | 可檢99.9% |
|
| 5 | 斜牙 | 底面背光檢測 | 可檢99.9% |
|
| 6 | 爛牙 | 側面背光檢測 | 可檢50% | 孔內中間段爛牙無法打光呈現 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

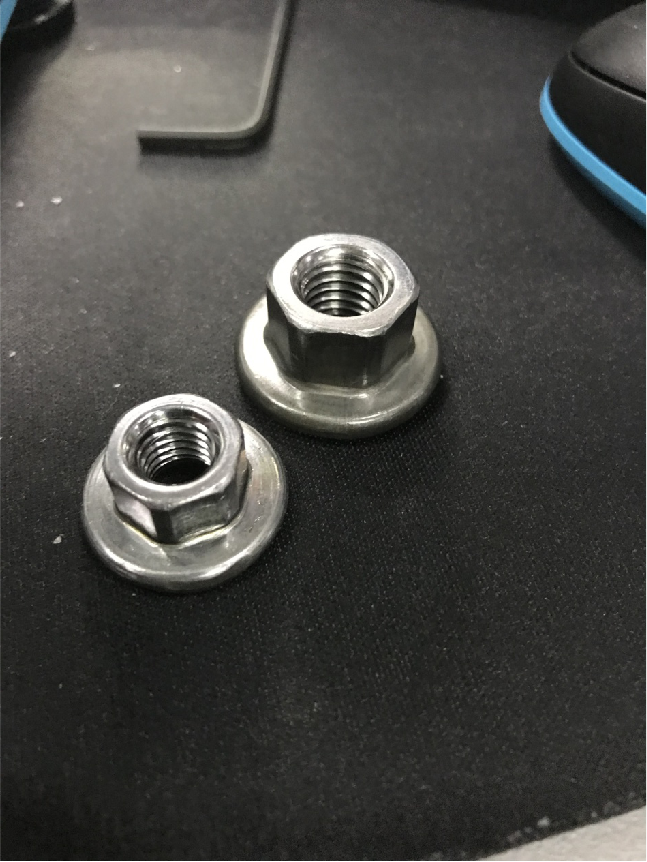

樣品圖：
設備外觀3D立體圖
二、設備組成及主要機構
設備型號：SP-T300標準設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 5套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 5套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 5套 |
| 7 | 光源 | 定制光學自適應光源 | 5套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:

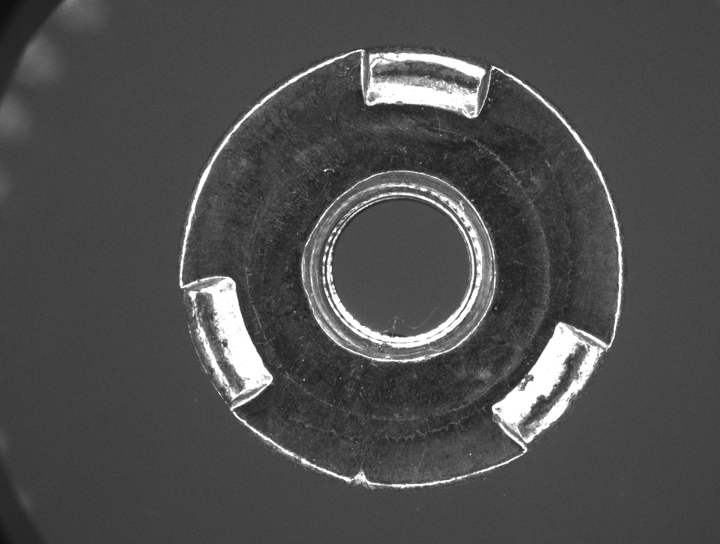

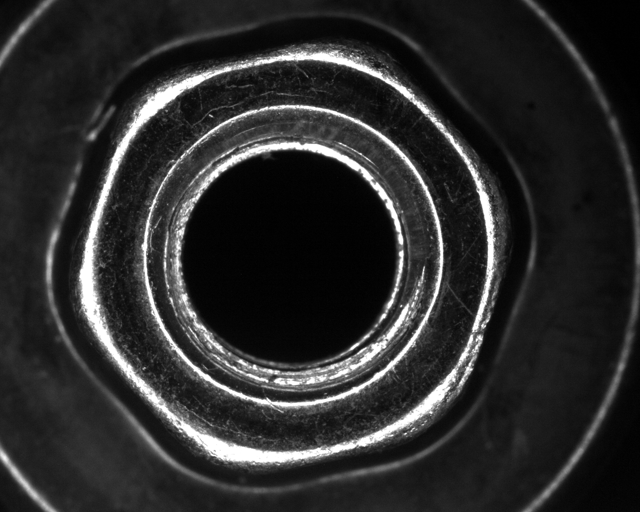

頂部正光檢測原圖：
頂部正光檢測良品分析圖：OK

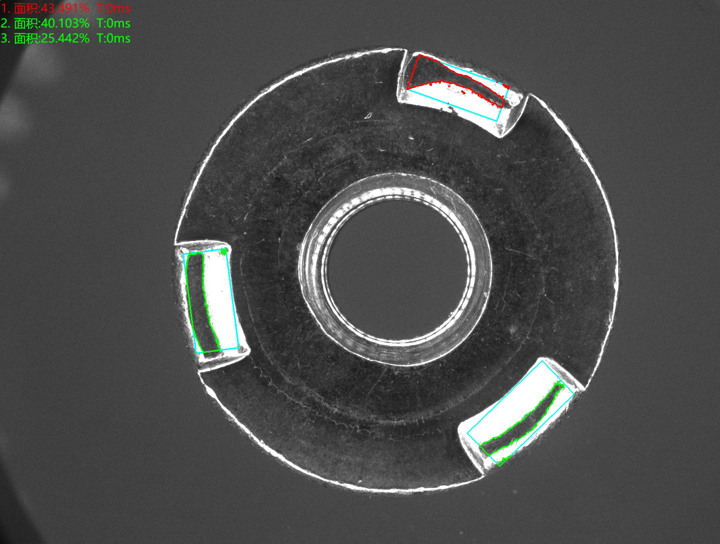

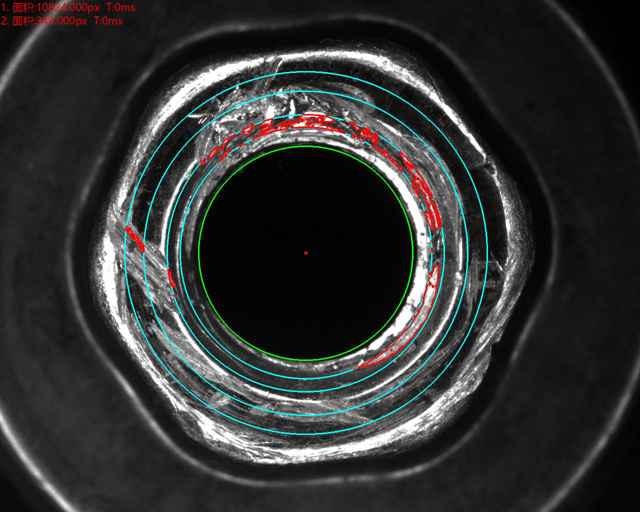

頂部正光檢測不良品分析圖：NG 不良原因：焊點不良
頂部正光檢測原圖：

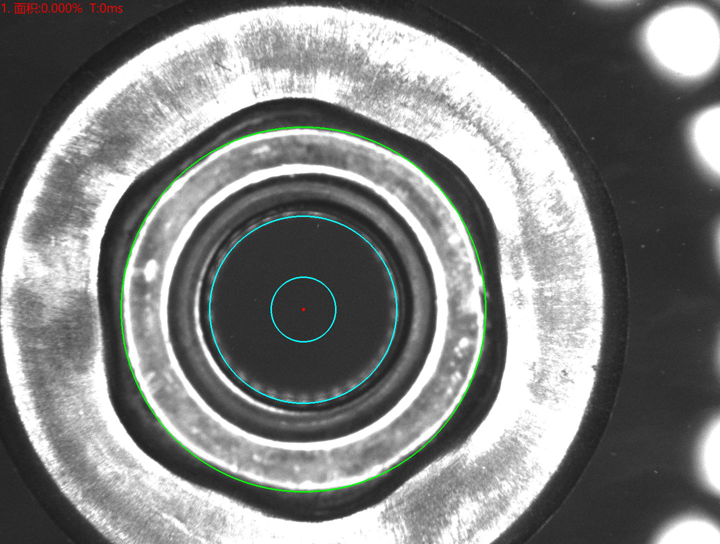

頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良原因：焊點不良

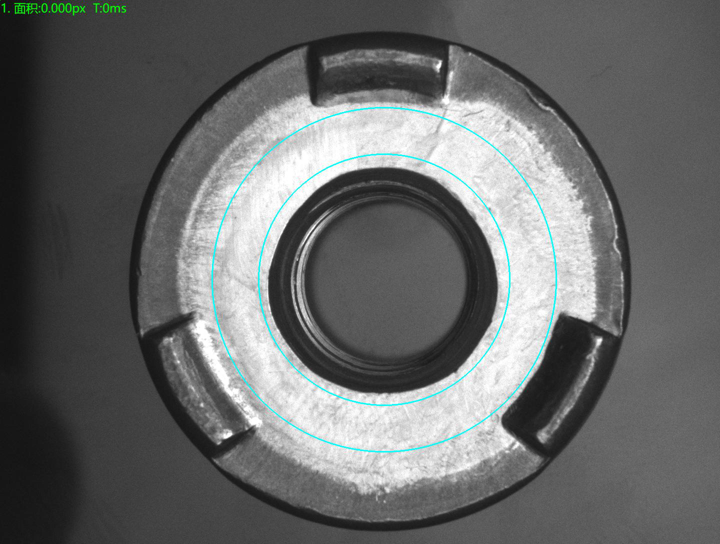

頂部正光檢測良品分析圖：OK

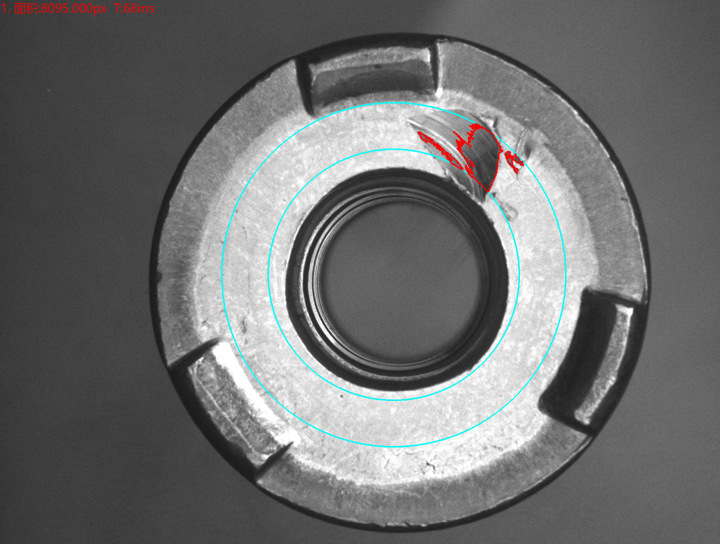

頂部正光檢測不良品分析圖：NG 不良原因：圓盤缺陷

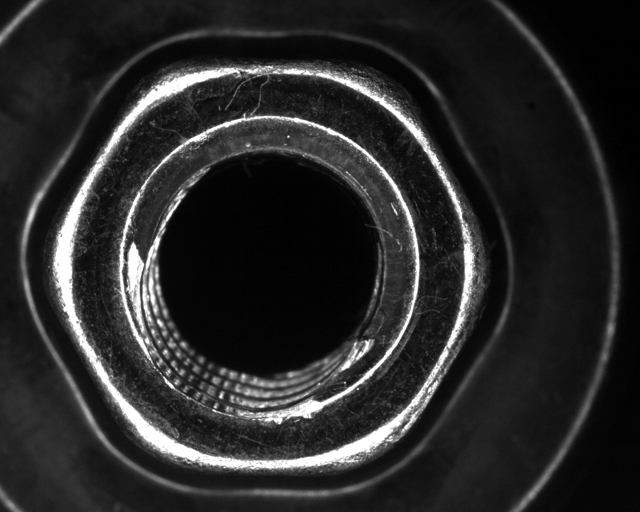

45度頂部正光檢測原圖：

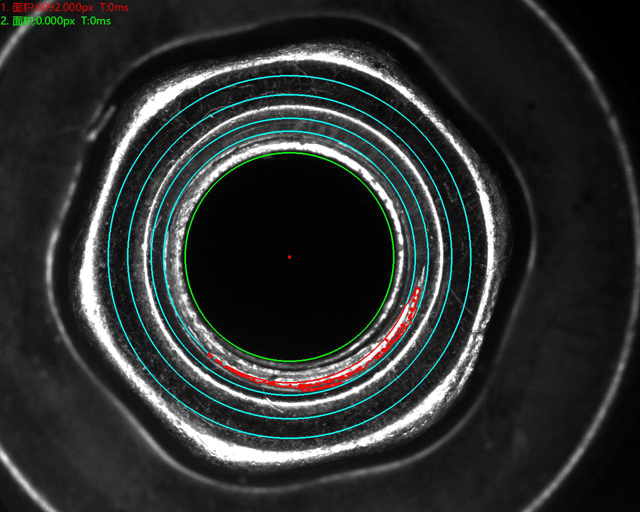

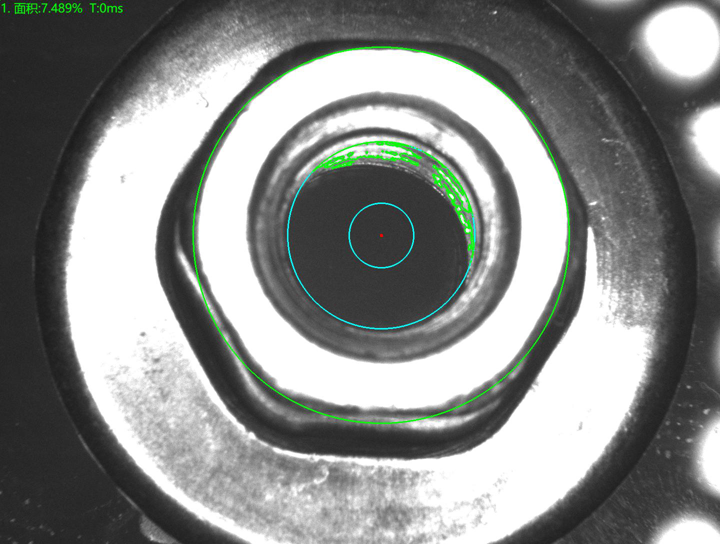

45度頂部正光檢測不良品分析圖：NG 不良原因：無牙
底部正光檢測不良品分析圖：NG 不良原因：斜牙
底部正光檢測不良品分析圖：NG 不良原因：斜牙

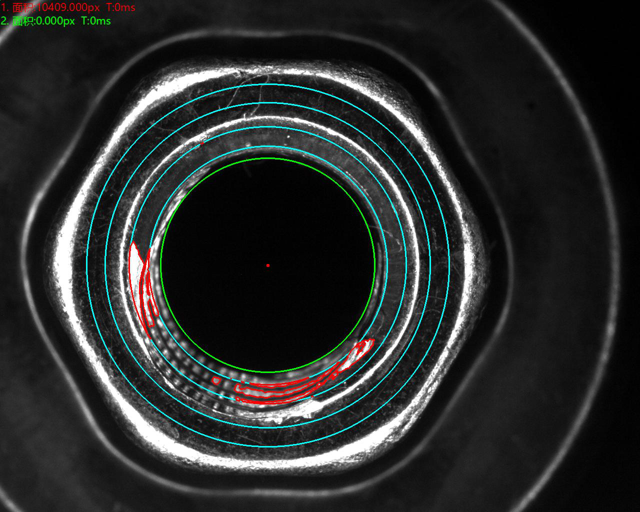

底部正光檢測不良品分析圖：NG 不良原因：爛牙
底部正光檢測不良品分析圖：NG 不良原因：斜牙
底部正光檢測不良品分析圖：NG 不良原因：斜牙
底部正光檢測不良品分析圖：NG 不良原因：爛牙
四、軸承自動化視覺檢測設備安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
