圖像視覺檢測設備檢測電機外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-05-18 瀏覽 : 203 次
安徽思普泰克圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
電機是一種根據電磁感應規律轉換或傳遞電能的電磁裝置。在電路中，電機用字母M表示（舊標準使用d）。其主要功能是產生驅動力矩。發電機作為電器或各種機械的動力源，用字母g表示，其主要功能是將機械能轉換成電能。
安徽思普泰克圖像視覺檢測設備檢測電機外觀流程
安徽思普泰克圖像視覺檢測設備檢測電機外觀流程
一、檢測內容及要求
檢測內容：
產品的外觀檢測
安徽思普泰克圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
三、樣件測試圖片:
正光檢測原圖：
正光檢測良品分析圖：OK
背光檢測良品分析圖：OK
四、圖像視覺檢測設備安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 彈片檢測 | 側面正光 | 可檢 |
| 2 | 銅線豎立 | ||
| 3 | 混槽 | 側面正光 | 可檢 |
| 4 | 頂部介質有無 | 側面背光 | 可檢 |
安徽思普泰克圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

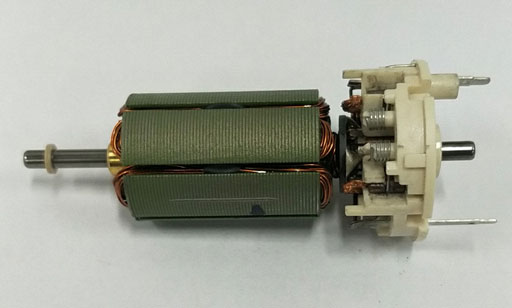

樣品圖：
二、圖像視覺檢測設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 3套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
|
| 7 | 光源 | 定制光學自適應光源 | 3套 |
|
| 8 | 檢測平臺 | 客供 | 1套 |
|

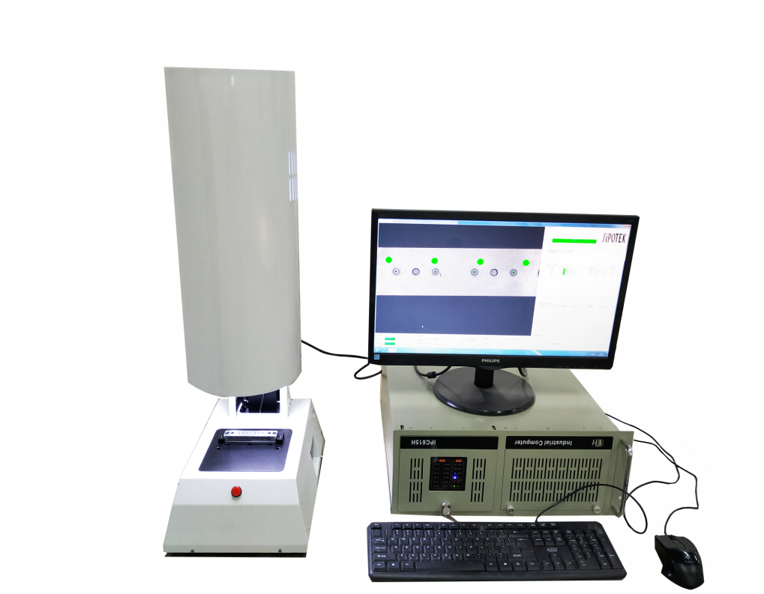

圖像視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

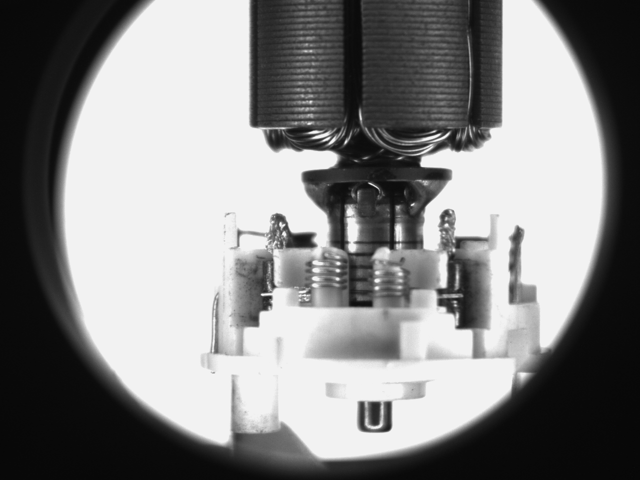

正光檢測原圖：

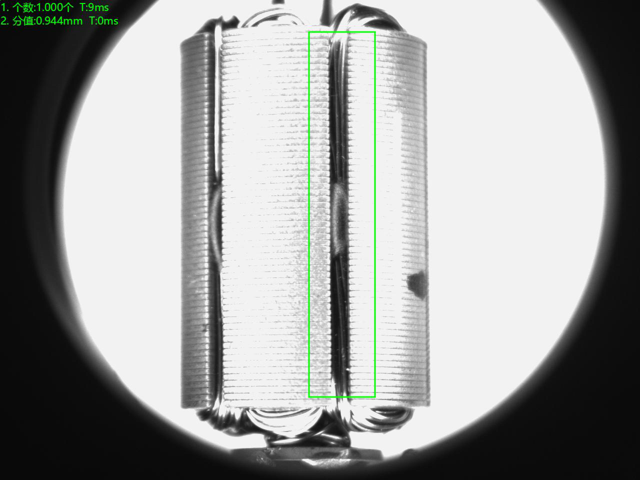

正光檢測良品分析圖：OK

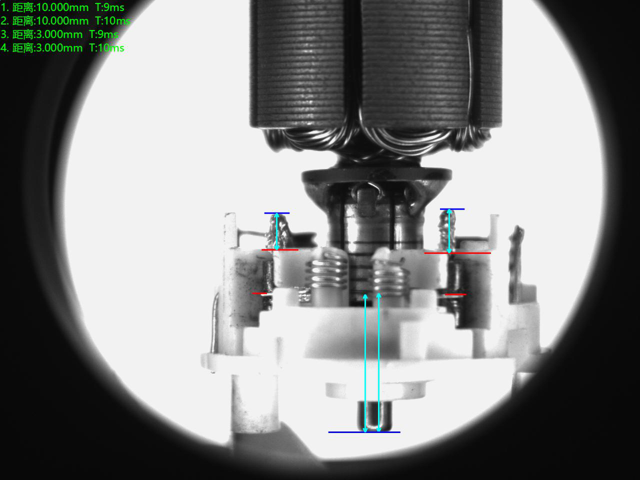

正光檢測良品分析圖：OK

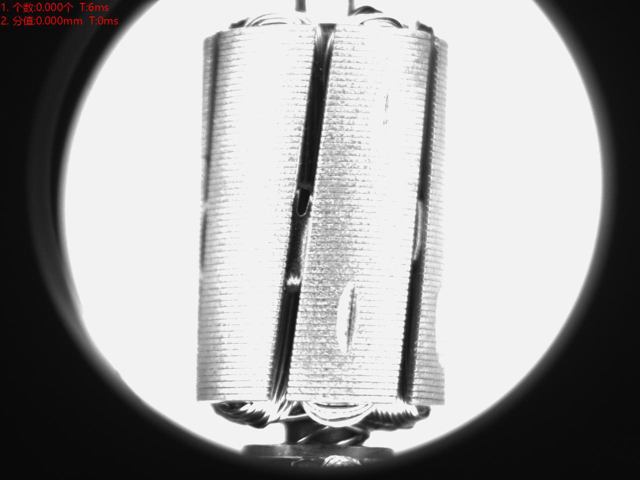

正光檢測不良品分析圖：NG

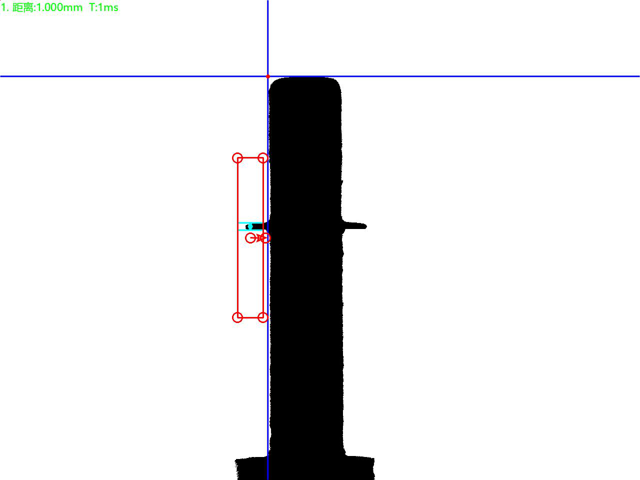

背光檢測良品分析圖：OK

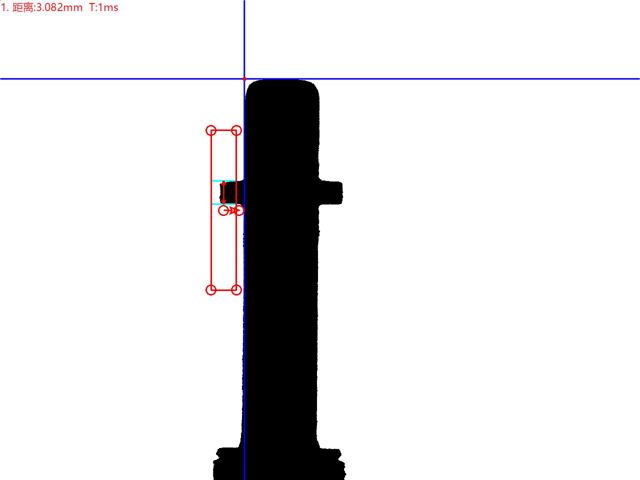

背光檢測不良品分析圖：NG
四、圖像視覺檢測設備安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
