圖像視覺檢測設備檢測小圓餅外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-03-06 瀏覽 : 238 次
注明：圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于220件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長3mm*寬3mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | |
| 1 | 缺料 | 正光檢測 | 可檢 | |
| 2 | 破裂 | 正光檢測 | 可檢 | |
| 3 | 裂紋 | 正光檢測 | 可檢 | |
| 4 |
|
|
|
|
| 5 | 寬度＜0.1mm 深度＜0.1mm 長度＜0.5mm的特征無法過濾 | |||
注明：圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于220件(取決于產品送料速度)。
二、圖像視覺檢測設備組成及主要機構
圖像視覺檢測設備型號：SP-T300標準定制機 外形尺寸：900*800*1850mm
圖像視覺檢測設備組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 1套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|
圖像視覺檢測設備外觀3D立體圖
三、樣件測試圖片:

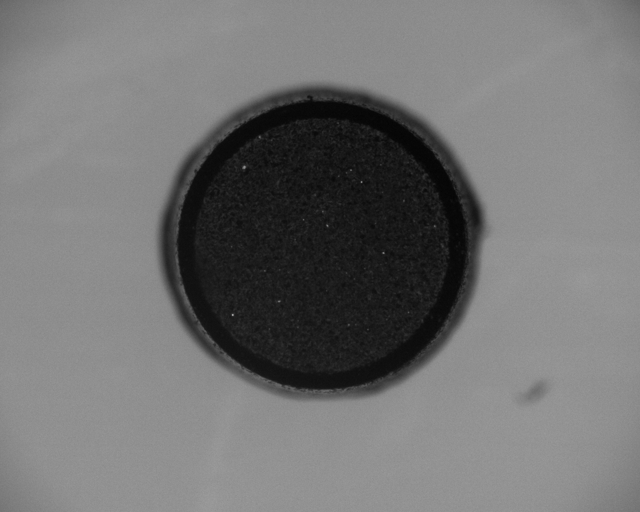

頂部正光檢測原圖：
頂部正光檢測良品分析圖：OK

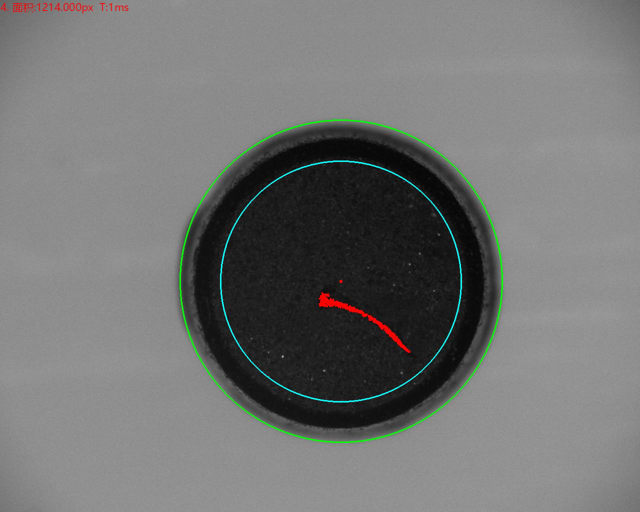

頂部正光檢測不良品分析圖：NG 不良特征：破裂 分析結果：可檢

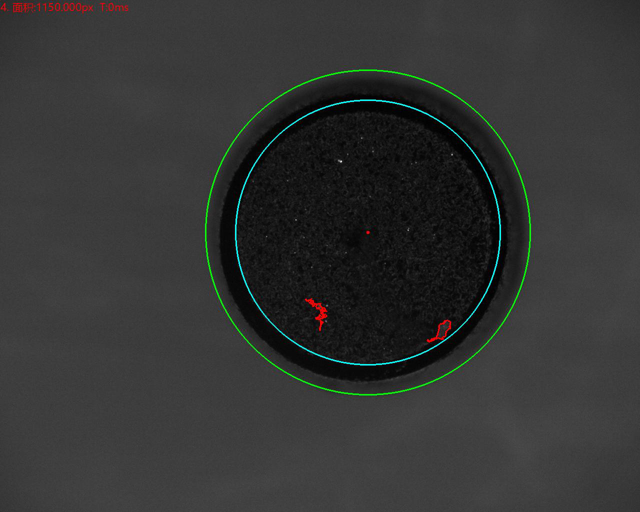

頂部正光檢測不良品分析圖：NG 不良特征：缺料 分析結果：可檢

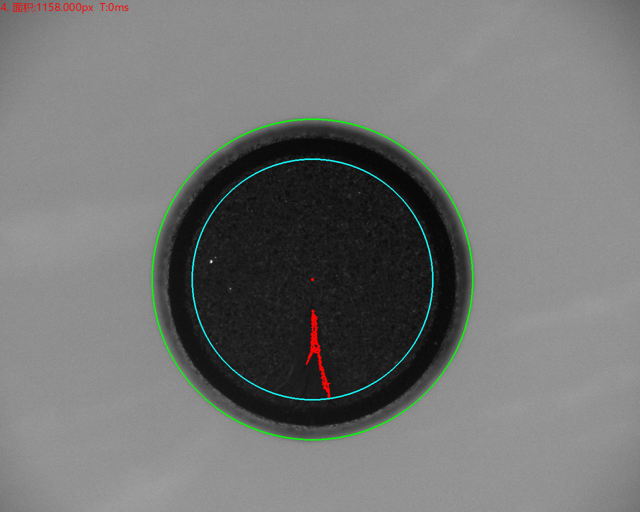

頂部正光檢測不良品分析圖：NG 不良特征：裂紋 分析結果：可檢

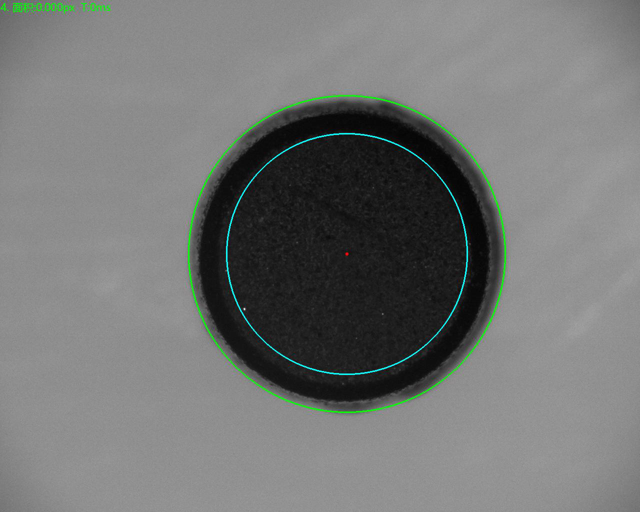

頂部正光檢測不良品分析圖：NG 不良特征：輕微裂紋 分析結果：不可檢
更多圖像視覺檢測設備檢測產品外觀缺陷的案例，請登錄安徽思普泰克網站查找：www.hccyhn.cn
