自動化檢測設備檢測光纖外觀尺寸方案！
作者 : 安徽思普泰克發布時間 : 2020-04-22 瀏覽 : 124 次
注明：自動化檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 尺寸檢測 | 背光檢測 | 可檢 | 局部檢測 |
注明：自動化檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 1套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | SIPOTEK定制一鍵測量 | 1套 |
|

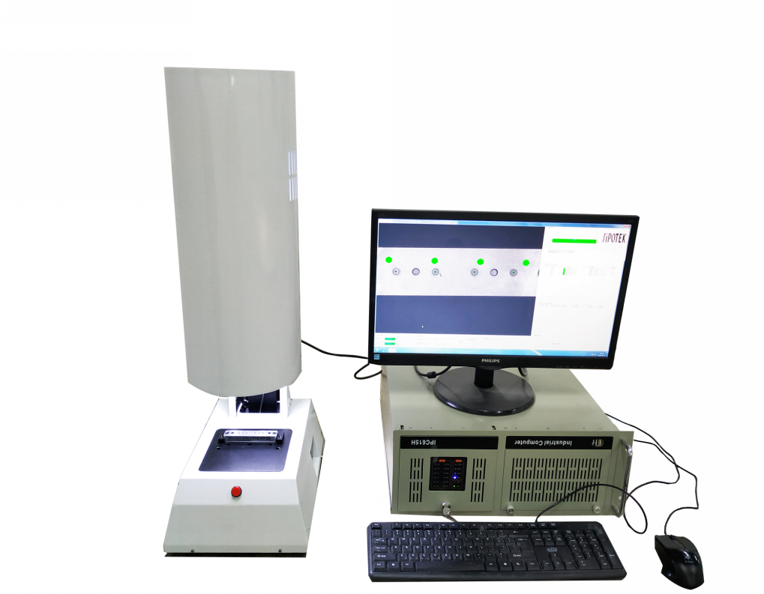

自動化檢測設備外觀3D立體圖
三、樣件測試圖片:

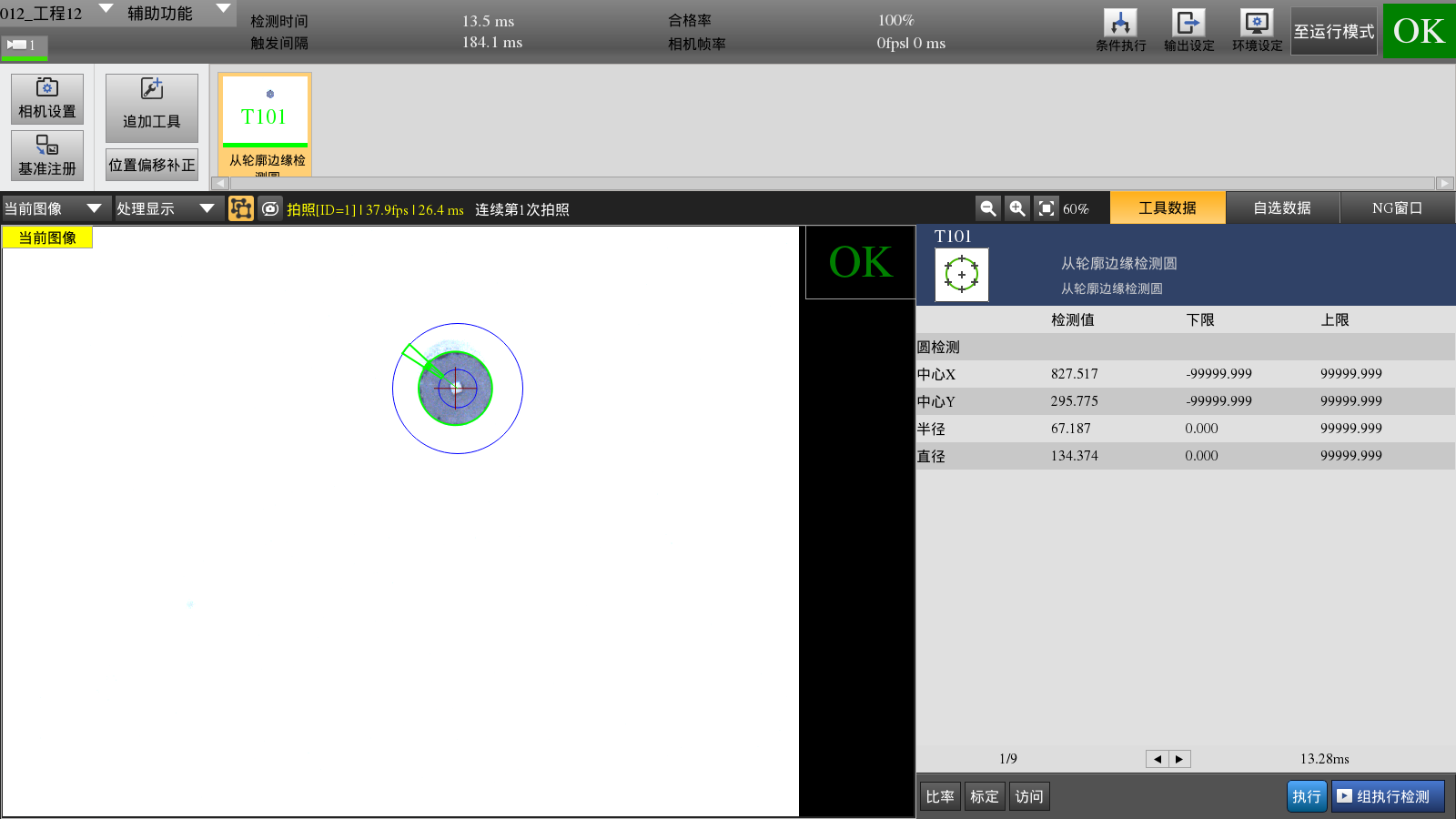

正光檢測良品分析圖：OK

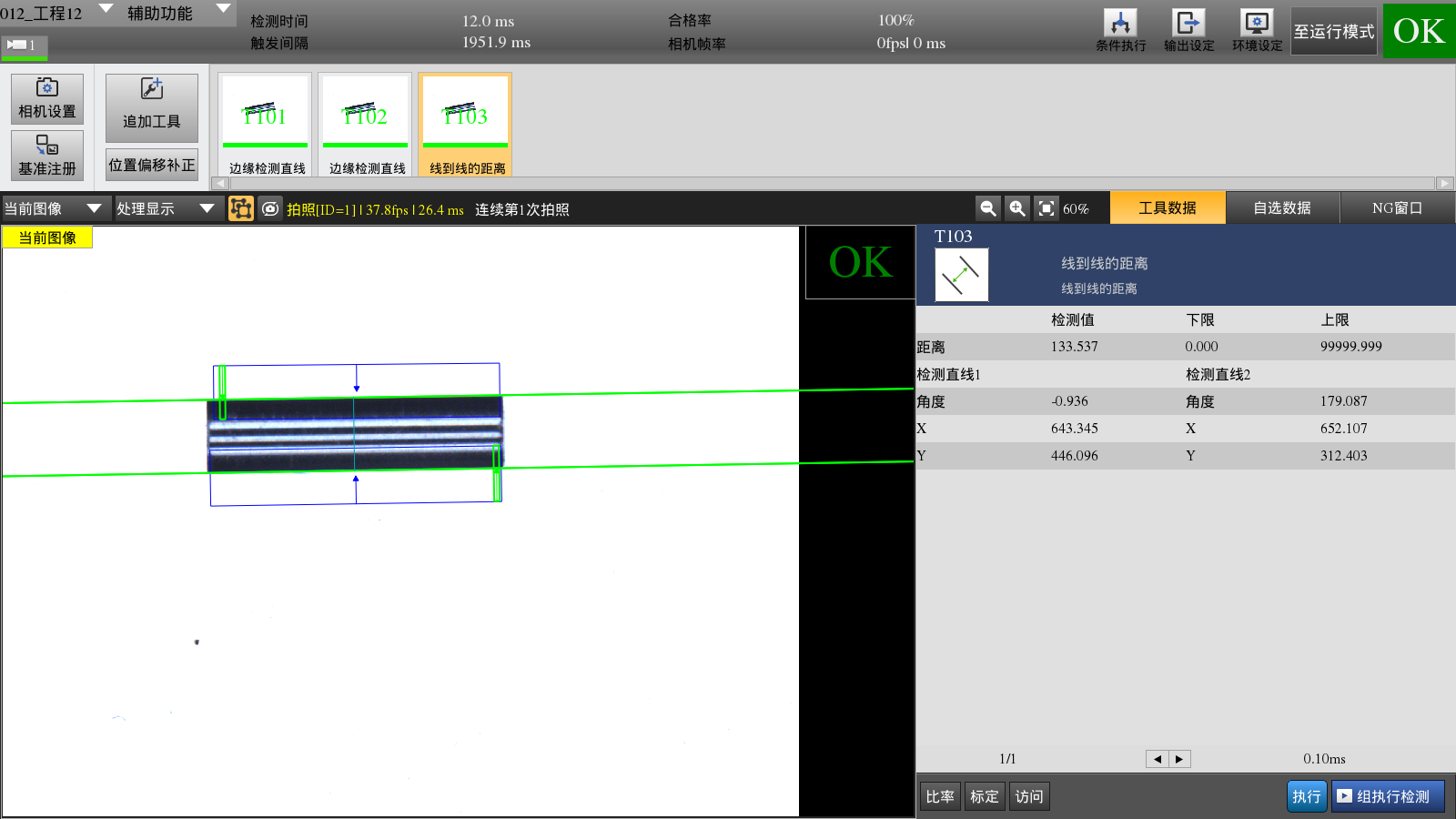

正光檢測良品分析圖：OK
購買自動化檢測設備需要做到
1、樣品的收集
樣本的收集分為兩類：良品和不良品。良品可以有幾個，不良品可以分為多種不良，例如缺口，毛刺，黑點，堵塞孔，壓傷，變形等。不良品的數量應該更多些，按類別包裝并標記好屬于哪種不良，方便供應商進行打樣。
2、精度的確定
客戶通常認為精度越高越好，設備可以檢測到的缺陷越小越好。這樣一來，我們不就可以做到零缺陷出廠了嗎?其實不然，設備不是萬能的，光學篩選機不是顯微鏡，并且無法達到顯微鏡的精度。精度也不是越高越好，而是選擇適當的精度，否則會產生大量的不良品。
例如，當人工篩選產品缺口時，可以放過1mm以內的缺口，并且可以將精度范圍設置為1mm以內。如果精度設置太高，很容易造成浪費。如果精度設置過低，則光學篩選機會將人工篩選的不良品判斷為良品，導致誤檢。一些產品對精度的要求很高，需要達到0.001mm的精度范圍，無法手動測量。此時，光學篩選機的作用變得非常重要。
3、產量的確定
購買設備的主要目的是為了提高生產效率。如果在產品產量小且效率要求和質量不高的情況下，那么采用人工檢測是一個較好的選擇。如果一個產品需要三個以上的人員來檢測的話，那么選擇光學篩選機是非常有必要的。
獲取自動化檢測設備檢測產品外觀方案，請登錄安徽思普泰克網站：www.hccyhn.cn查閱
